Hướng Dẫn Đọc Bản Vẽ Kỹ Thuật (Shop Drawing) Cho Phụ Kiện Cửa Gấp và Vách Ngăn Di Động NewEra

Trong ngành kiến trúc và xây dựng cao cấp, bản vẽ kỹ thuật (shop drawing) không chỉ là một tài liệu hướng dẫn. Nó là “ngôn ngữ” chung, là bản giao kèo về sự chính xác giữa nhà thiết kế, nhà cung cấp và đơn vị thi công. Việc diễn giải sai một con số, hiểu lầm một ký hiệu có thể dẫn đến những sai sót tốn kém hàng chục, thậm chí hàng trăm triệu đồng, phá vỡ tiến độ và làm tổn hại uy tín.

Các hệ thống cơ khí phức tạp như cửa gấp và vách ngăn di động của NewEra đòi hỏi một sự am hiểu sâu sắc về ngôn ngữ kỹ thuật này. Với gần 20 năm kinh nghiệm (từ 05/2006) làm việc trên hàng nghìn bản vẽ dự án, Tân Kỷ Nguyên không chỉ cung cấp sản phẩm, chúng tôi cung cấp sự am hiểu. Bài viết này sẽ là một cẩm nang chuyên sâu, giúp các kiến trúc sư, kỹ sư và quản lý xưởng sản xuất tự tin “giải mã” các bản vẽ kỹ thuật của NewEra, đảm bảo mọi công trình đều được thi công một cách hoàn hảo.

“Giải Phẫu” Một Bản Vẽ Kỹ Thuật NewEra: Các Thành Phần Cốt Lõi

Hãy cùng phân tích một bản vẽ tiêu biểu như NewEra NE330C4 (Cửa trượt gấp 4 cánh tải trọng 100kg/cánh). Một bản vẽ chuẩn sẽ bao gồm các thành phần chính sau:

• Hình Chiếu Tổng Thể (Overall View): Cho thấy cái nhìn bao quát về cách hệ thống được lắp ráp, vị trí tương đối của các cánh cửa và phụ kiện.
• Chi Tiết Cấu kiện (Component Callouts): Các chi tiết phụ kiện chính được tách riêng và đặt tên rõ ràng. Đây là những “nhân vật” chính trong câu chuyện kỹ thuật:
  • Top Track (Ray trượt trên): “Xương sống” chịu toàn bộ tải trọng.
  • Sliding Roller (Bi trượt): Cụm bánh xe dẫn hướng, chịu tải trọng của các cánh cửa di động.
  • Top/Bottom Pivot (Trục xoay trên/dưới): Điểm neo cố định, là bản lề cho cánh cửa đầu tiên.
  • Hinge (Bản lề): Chi tiết liên kết các cánh cửa gấp với nhau.
  • Top/Bottom Fixture (Cụm cố định trên/dưới): Các chi tiết dùng để lắp đặt trục xoay vào sàn và đỉnh khung bao.
• Các Mặt Cắt Kỹ Thuật (Section Views): Đây là phần quan trọng nhất, cung cấp các thông số kích thước chính xác cho việc thi công. Ví dụ, mặt cắt ngang cho thấy biên dạng của ray, kích thước bánh xe, và khoảng cách lắp đặt.

“Đọc Vị” Những Con Số Vàng: Các Thông Số Kỹ Thuật Sống Còn

Trong bản vẽ NewEra NE330C4, có những con số không thể bỏ qua:

• 35-50mm (Độ dày cánh cửa): Đây là phạm vi độ dày cánh cửa mà hệ thống phụ kiện được thiết kế để hoạt động tối ưu. Sử dụng cánh quá mỏng sẽ không đảm bảo độ cứng, quá dày sẽ không lắp vừa các chi tiết kẹp.
• H-85 (Công thức tính chiều cao cánh): Công thức này cho biết chiều cao thực tế của cánh cửa phải bằng chiều cao thông thủy của ô cửa (H) trừ đi 85mm. Khoảng hở 85mm này đã được NewEra tính toán chính xác để chừa không gian cho ray trượt, bi treo, trục xoay và các khe hở vận hành cần thiết. Tuân thủ tuyệt đối công thức này là chìa khóa để cửa không bị cạ sàn hoặc cạ trần.
• 60-100 (Khoảng cách lắp trục xoay): Con số này quy định khoảng cách từ mép tường đến tâm của trục xoay. Việc lắp đặt trong phạm vi này đảm bảo cánh cửa khi xoay sẽ không bị cạ vào tường và có đủ không gian để gấp lại.
• 4-6mm (Khe hở giữa các cánh): Để hệ thống vận hành trơn tru, một khe hở nhỏ giữa các cánh cửa là bắt buộc. Bản vẽ của NewEra đã tính toán sẵn điều này, giúp các đơn vị sản xuất gia công cánh cửa với kích thước chính xác ngay từ đầu.

Hiểu Rõ Các Cấu Hình Lắp Đặt: Chẵn, Lẻ và Phương Án Trụ Xoay

Bản vẽ của NewEra cung cấp các phương án lắp đặt linh hoạt, thể hiện sự thông minh trong thiết kế hệ thống.

• Cấu Hình Cánh Chẵn (ví dụ: 2 cánh NE330C2, 4 cánh NE330C4): Thường được lắp đặt đối xứng, gấp về hai phía. Đây là lựa chọn mang lại sự cân bằng và thẩm mỹ cho các khẩu độ lớn.
• Cấu Hình Cánh Lẻ (ví dụ: 3 cánh): Như hình minh họa “Cách lắp đặt số cánh lẻ”, đây là giải pháp “lai” thông minh. Cánh đầu tiên hoạt động như một cửa mở quay thông thường cho lối đi hàng ngày. Lưu ý kỹ thuật quan trọng là cánh đầu tiên này thường có chiều rộng bằng một nửa các cánh còn lại để tối ưu không gian khi xếp gọn.
• Phương Án Lắp Đặt (Phương án ẩn này/ẩn kia): Các bản vẽ như NE330B4 cho thấy các cách lắp đặt khác nhau để tối ưu việc “giấu” các cánh cửa khi mở. Lựa chọn phương án nào phụ thuộc vào bố cục của không gian và ý đồ của kiến trúc sư.

Tân Kỷ Nguyên (Từ 05/2006): “Thư Viện” Kinh Nghiệm và Sự Hỗ Trợ Chuyên Sâu

Trong gần hai thập kỷ, Tân Kỷ Nguyên không chỉ phân phối sản phẩm, chúng tôi đã xây dựng một “thư viện” kiến thức thực chiến khổng lồ.

• Chúng tôi không chỉ gửi PDF: Khi bạn hợp tác với Tân Kỷ Nguyên, bạn không chỉ nhận được một bản vẽ. Bạn có cả một đội ngũ chuyên gia kỹ thuật sẵn sàng ngồi lại cùng bạn, “đọc” bản vẽ này, diễn giải từng thông số và áp dụng nó vào bối cảnh cụ thể của dự án bạn.
• Hỗ trợ tạo Shop Drawing: Chúng tôi có thể hỗ trợ các đơn vị thi công và xưởng sản xuất trong việc tạo ra các bản vẽ thi công (shop drawing) chi tiết cho việc gia công cánh cửa và chuẩn bị mặt bằng, đảm bảo mọi thứ khớp nhau hoàn hảo.
• Giải quyết các vấn đề thực tế: Công trường không bao giờ hoàn hảo 100%. Với kinh nghiệm của mình, chúng tôi có thể tư vấn các giải pháp xử lý khi tường không phẳng, sàn không cân bằng, giúp bạn đạt được kết quả tốt nhất có thể.

Một bản vẽ kỹ thuật của NewEra không chỉ là những đường kẻ và con số. Đó là một bản đồ chi tiết dẫn đến sự hoàn hảo. Việc hiểu và tuân thủ “ngôn ngữ” này là sự khác biệt giữa một công trình chỉ “hoàn thành” và một công trình được “hoàn thiện” một cách đẳng cấp.

Và Tân Kỷ Nguyên, với gần 20 năm di sản, tự hào là người “phiên dịch” đáng tin cậy nhất, là cầu nối vững chắc giữa kỹ thuật Đức đỉnh cao và thực tế thi công tại Việt Nam, đảm bảo mọi tầm nhìn kiến trúc đều được hiện thực hóa một cách chính xác.

→ Bạn đang đối mặt với một bản vẽ phức tạp? Bạn cần tạo một bản vẽ thi công chính xác? Hãy để các chuyên gia của Tân Kỷ Nguyên trở thành phòng kỹ thuật mở rộng của bạn.

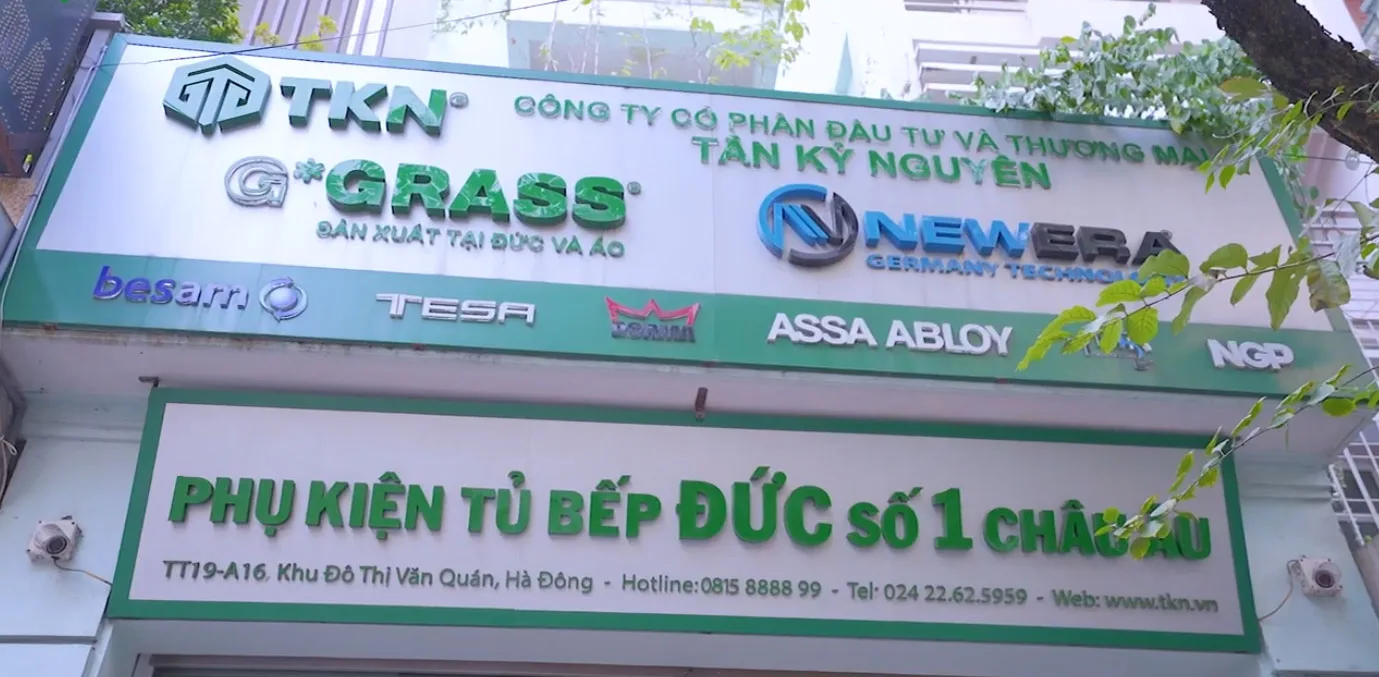

CÔNG TY CỔ PHẦN ĐẦU TƯ VÀ THƯƠNG MẠI TÂN KỶ NGUYÊN
