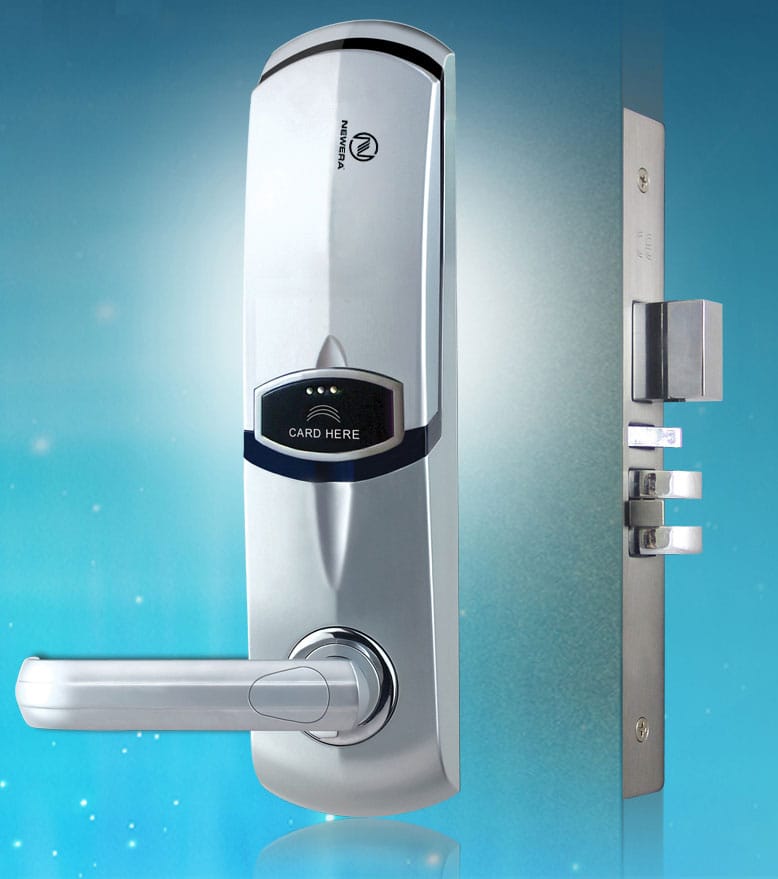

Hướng dẫn lắp đặt khóa thẻ từ NewEra NE6666HL55

Hướng dẫn lắp đặt khóa thẻ từ NewEra NE6666HL55 – Cách lắp đặt và sử dụng khóa thẻ từ một cách hiệu quả và đáng tin cậy cho ngôi nhà của bạn.

Bài hướng dẫn này được thiết kế theo quy trình chuẩn, giúp kỹ thuật viên thực hiện việc lắp đặt một cách nhanh chóng, chính xác và chuyên nghiệp.

I. Chuẩn bị Trước Khi Lắp Đặt

1. Kiểm tra Sản phẩm và Dụng cụ

Trước khi bắt đầu, đảm bảo rằng tất cả các bộ phận trong hộp khóa NE6666HL55 đều đầy đủ và đúng chủng loại.

2. Xác định Chiều Mở Cửa (Handing)

Xác định rõ khóa cần lắp cho cửa mở Trái hay Phải. Ruột khóa và tay nắm phải được lắp đặt tương ứng với chiều mở của cánh cửa.

II. Giai đoạn Khoan và Đục Lỗ Cửa

Lưu ý: Luôn sử dụng Bản vẽ Kỹ thuật (Template) đi kèm sản phẩm để đảm bảo độ chính xác tuyệt đối.

1. Định vị Chiều cao

• Chiều cao tiêu chuẩn: Đánh dấu vị trí lắp khóa, thông thường là khoảng $90$ cm đến $100$ cm tính từ sàn nhà lên tâm trục tay nắm.

2. Đánh dấu và Khoan Ruột Khóa

• Dùng template để đánh dấu chính xác vị trí và kích thước khoang lắp ruột khóa (Mortise) trên cạnh cửa.

• Sử dụng máy khoan và đục để tạo khoang rỗng, đảm bảo kích thước vừa khít với ruột khóa.

3. Đánh dấu và Khoan Lỗ Xuyên Thân Khóa

• Đặt template lên mặt cửa (theo chiều cao đã định).

• Đánh dấu vị trí các lỗ cần khoan:

  • Lỗ trục tay nắm (lỗ vuông lớn nhất).

  • Các lỗ bắt vít cố định.

  • Lỗ luồn dây cáp kết nối.

• Tiến hành khoan các lỗ xuyên thân cửa theo đánh dấu.

III. Giai đoạn Lắp Đặt Cơ Khí

1. Lắp Ruột Khóa (Mortise)

• Đưa ruột khóa vào khoang rỗng ở cạnh cửa.

• Cố định ruột khóa bằng vít đi kèm. Đảm bảo lưỡi gà (Latch Bolt) và chốt chết (Dead Bolt) hoạt động trơn tru.

2. Lắp Thân Khóa Ngoài (Outer Panel)

• Lắp trục vuông tay nắm vào ruột khóa.

• Luồn dây cáp kết nối từ thân khóa ngoài qua lỗ xuyên trên cửa.

• Căn chỉnh và áp sát thân khóa ngoài vào bề mặt cửa.

3. Lắp Thân Khóa Trong (Inner Panel)

• Kết nối cáp: Nối dây cáp từ thân khóa ngoài vào bảng mạch trên thân khóa trong.

• Căn chỉnh: Đảm bảo cần gạt chốt trong và trục tay nắm khớp chính xác với ruột khóa.

• Cố định: Sử dụng các vít cố định dài xuyên qua thân khóa trong, qua ruột khóa và bắt chặt với thân khóa ngoài.

  Quan trọng: Vặn vít đồng đều và vừa đủ chặt để khóa không bị xê dịch, tránh làm cong thân khóa hoặc làm đứt cáp.

IV. Lắp Đặt và Kiểm Tra Hoàn Thiện

1. Lắp Yếm Khóa (Strike Plate)

• Đánh dấu vị trí: Đóng cửa và đánh dấu vị trí chính xác của chốt lưỡi gà và chốt chết trên khung bao cửa.

• Đục và lắp: Đục khoang trên khung bao để chốt khóa đi vào, sau đó cố định yếm khóa bằng vít. Đảm bảo chốt khóa không bị cạ hoặc kẹt.

2. Lắp Đặt Pin

• Lắp 4 viên pin AA mới, chất lượng cao, vào hộp pin (thường nằm trên thân khóa trong).

3. Kiểm Tra Chức Năng

Thực hiện các bước kiểm tra sau để xác nhận khóa đã lắp đặt đúng kỹ thuật:

• Kiểm tra tay nắm: Đảm bảo khi khóa chưa được mở, tay nắm ngoài bị vô hiệu hóa (xoay tự do).

• Kiểm tra mở bằng thẻ: Sử dụng thẻ Master hoặc thẻ đã lập trình để quẹt. Khóa phải phát ra âm thanh và đèn báo hiệu, tay nắm ngoài kích hoạt (mở được cửa).

• Kiểm tra chốt an toàn trong: Đảm bảo khi khóa chốt an toàn từ bên trong, người bên ngoài không thể mở bằng thẻ (trừ thẻ khẩn cấp).

• Kiểm tra chìa khóa cơ: Dùng chìa khóa cơ dự phòng để mở khóa khẩn cấp.

🌟 Lưu Ý Chuyên Nghiệp

• Tránh làm hỏng bo mạch: Trong quá trình lắp đặt, tuyệt đối không để các dụng cụ kim loại chạm vào bo mạch điện tử.

• Bảo vệ chìa khóa cơ: Luôn giữ chìa khóa cơ và thẻ Master ở nơi an toàn, ngoài phòng khách.
