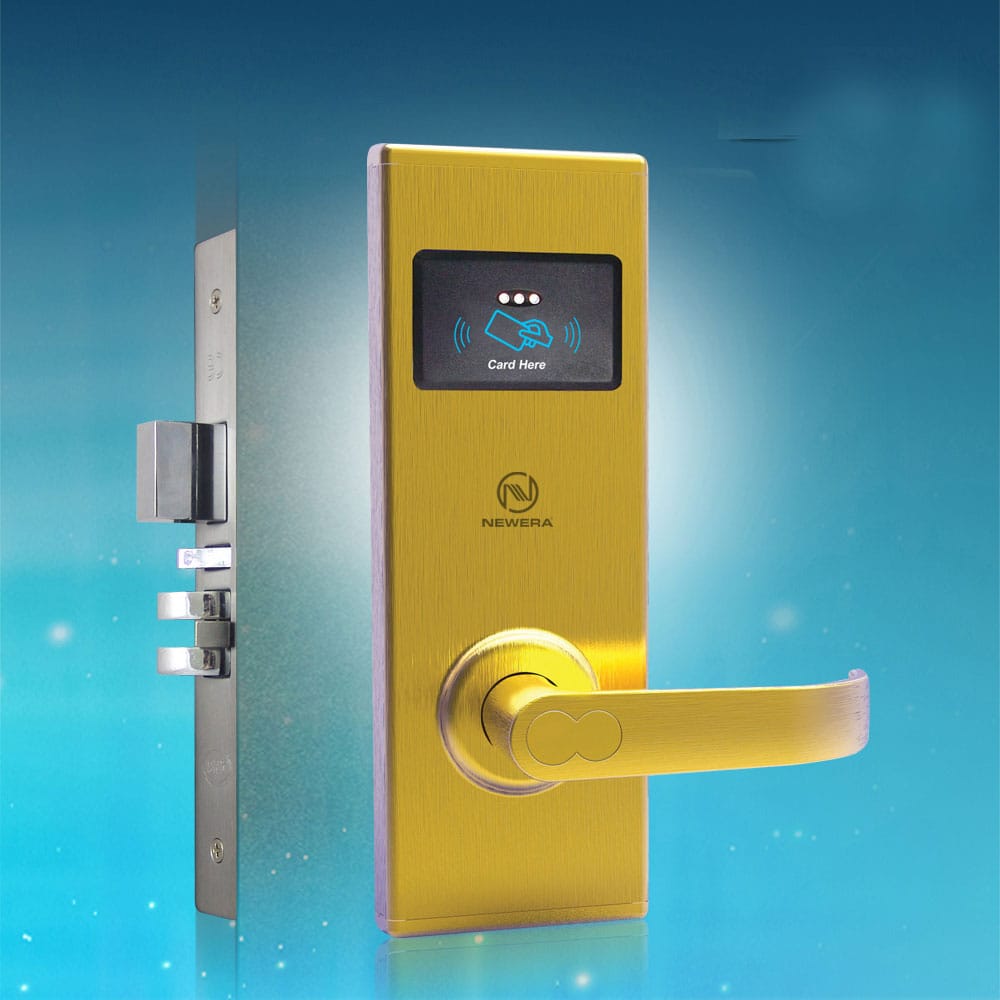

Hướng dẫn lắp đặt khóa thẻ từ NewEra NE6666HL00

Hướng dẫn lắp đặt khóa thẻ từ NewEra NE6666HL00 trình bày chi tiết quy trình chuẩn mực, được thiết kế cho các kỹ thuật viên nhằm thực hiện việc lắp đặt chính xác, đảm bảo sự đồng bộ hoàn hảo giữa cơ cấu cơ khí và hệ thống điện tử của khóa.

I. Chuẩn Bị và Xác Minh (Pre-Installation Verification)

1. Kiểm tra Bộ Sản Phẩm và Thiết bị

2. Xác định Chiều Cửa (Handing)

• Xác định: Đảm bảo ruột khóa và tay nắm đã được chuẩn bị đúng chiều mở cửa (Trái/Phải). Đây là bước không thể thiếu để khóa hoạt động chính xác.

• Tư thế lắp: Kiểm tra lại tư thế đặt khóa trên cửa, tay nắm phải hướng xuống (vị trí nghỉ) khi khóa chưa kích hoạt.

II. Gia Công Cửa (Door Preparation)

Mục tiêu là tạo ra các khoang và lỗ khoan thẳng, không sai lệch, tránh gây áp lực lên các thành phần cơ khí và điện tử.

1. Định Vị Tọa Độ

• Chiều cao tâm khóa: Đánh dấu chiều cao lắp đặt tại tâm trục tay nắm (tối ưu $90$ cm – $105$ cm).

• Đánh dấu Ruột khóa: Áp Template lên cạnh cửa, đánh dấu chính xác kích thước và độ sâu của khoang Mortise.

• Đánh dấu Lỗ xuyên: Áp Template lên mặt cửa, đánh dấu vị trí các lỗ cho trục tay nắm, dây cáp và các điểm bắt vít cố định.

2. Khoan và Đục (Drilling and Routing)

• Khoang Ruột khóa: Đục khoang trên cạnh cửa. QC: Khoang phải sạch, độ sâu phải chính xác để ruột khóa nằm phẳng, không lồi lõm so với mặt phẳng cạnh cửa.

• Lỗ Xuyên thân khóa: Khoan các lỗ trên mặt cửa. QC: Đảm bảo các lỗ khoan phải thẳng và vuông góc với bề mặt cửa, đặc biệt là lỗ luồn dây cáp.

III. Lắp Ráp Cơ Điện Tử (Electro-Mechanical Assembly)

1. Lắp Ruột Khóa (Mortise Installation)

• Đặt ruột khóa vào khoang đã đục.

• Cố định ruột khóa bằng vít vào cạnh cửa. Kiểm tra chức năng: Thử đẩy chốt lưỡi gà và chốt chết để xác nhận chúng hoạt động trơn tru.

2. Kết Nối và Lắp Đặt Thân Khóa

• Lắp trục vuông tay nắm vào ruột khóa.

• Cáp Kết nối: Luồn dây cáp từ thân khóa ngoài qua lỗ xuyên thân cửa. Nối cáp này vào cổng kết nối trên bảng mạch của thân khóa trong.

• Cố Định Thân Khóa: Đặt thân khóa ngoài và trong vào vị trí, sau đó sử dụng vít dài xuyên qua ruột khóa để cố định hai mặt khóa.

Cảnh báo Lực xoắn (Torque Alert): Vặn vít cố định với lực vừa phải (không siết quá chặt). Siết quá mức sẽ gây biến dạng vỏ khóa, ảnh hưởng đến cảm biến điện tử hoặc làm kẹt cơ cấu tay nắm.

3. Cung cấp Nguồn Điện

• Lắp 4 pin AA Alkaline mới vào hộp pin trên thân khóa trong.

• Quan sát phản hồi của khóa (âm thanh và đèn LED) để xác nhận hệ thống điện tử đã được kích hoạt thành công.

IV. Hoàn Thiện và Kiểm Tra Chức Năng (Final QC and Functional Testing)

1. Lắp Yếm Khóa (Strike Plate)

• Đóng cửa, đánh dấu vị trí chính xác của chốt trên khung bao cửa.

• Đục khoang và lắp yếm khóa. QC: Kiểm tra khe hở giữa cửa và khung bao. Chốt khóa phải đi vào yếm nhẹ nhàng, không bị cấn hoặc ma sát mạnh khi đóng cửa.

2. Kiểm Tra Vận Hành (Operational Check)
