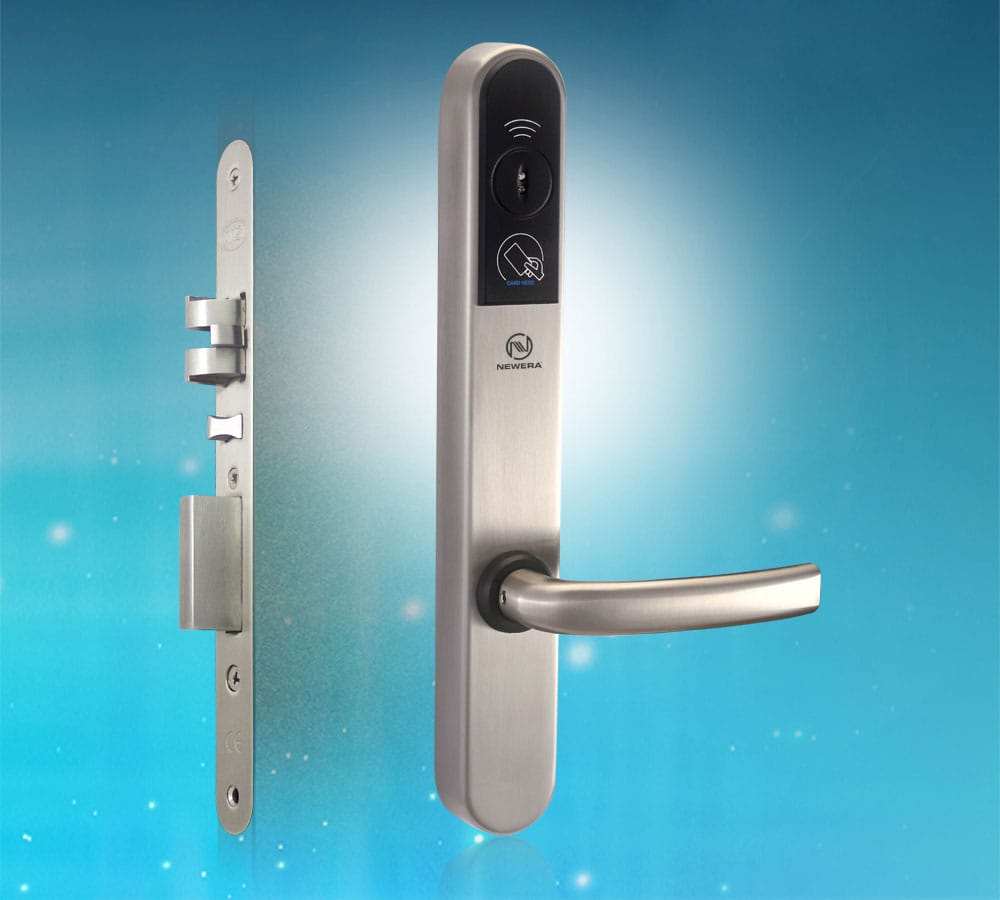

Hướng dẫn lắp đặt khóa thẻ từ NewEra NE6666HL11

  • 02 Th4, 2016
  • Blog phụ kiện cửa,Góc tư vấn
  • 748 Lượt xem

Hướng dẫn lắp đặt khóa thẻ từ NewEra NE6666HL11 trình bày quy trình chuẩn hóa, chi tiết từng bước cho kỹ thuật viên nhằm đảm bảo tính chính xác cơ khí và độ ổn định điện tử tối ưu của khóa.

I. Chuẩn bị Nghiêm ngặt (Pre-Installation Checklist)

Yếu tố Tiêu chuẩn Kiểm soát (QC)
Kiểm tra Kit Khóa Xác nhận đầy đủ các bộ phận: Thân ngoài, Thân trong, Ruột khóa (Mortise), Yếm khóa (Strike Plate), Phụ kiện.
Xác định Chiều Cửa Khóa phải khớp với chiều mở cửa (Left Hand/Right Hand). Nếu là loại đa năng, ruột khóa phải được điều chỉnh chính xác.
Dụng cụ Kỹ thuật Đảm bảo có thước đo chính xác, thước thủy (level), mũi khoan sắc bén, và tua vít lực xoắn phù hợp (Torque Screwdriver – nếu có).
Tài liệu Tham chiếu Luôn sử dụng Bản vẽ Kỹ thuật (Template) đi kèm sản phẩm để định vị, tránh sai lệch kích thước.

II. Gia Công Cửa Chính Xác (Precision Door Machining)

Mục tiêu là tạo ra các khoang và lỗ xuyên thẳng, không bị lệch hoặc quá rộng.

1. Định Vị Điểm Tọa Độ (Coordinate Marking)

  • Điểm Neo (Anchor Point): Đánh dấu chiều cao tâm trục tay nắm (tối ưu $90$ cm – $105$ cm từ sàn hoàn thiện). Sử dụng thước thủy để đảm bảo điểm này tuyệt đối vuông góc với cạnh cửa.

  • Cạnh Cửa: Áp template Mortise vào cạnh cửa, đánh dấu chính xác viền ruột khóa và các lỗ vít.

2. Khoan và Đục (Drilling and Routing)

  • Khoang Ruột Khóa: Đục khoang trên cạnh cửa. QC: Khoang phải vừa vặn, không quá lỏng lẻo, và đảm bảo ruột khóa nằm thẳng hàng với mặt phẳng cạnh cửa.

  • Lỗ Xuyên Thân Khóa: Khoan các lỗ trên mặt cửa. QC: Đảm bảo lỗ trục tay nắm và lỗ luồn cáp điện tử phải được khoan thẳng, không bị nghiêng, tránh gây căng hoặc kẹt cáp/trục khi lắp ráp.

Hướng dẫn lắp đặt khóa thẻ từ NewEra NE6666HL11

III. Lắp Ráp Cơ Điện Tử (Electro-Mechanical Assembly)

1. Lắp Ruột Khóa và Kiểm tra Cơ Cấu

  • Lắp ruột khóa vào khoang.

  • Cố định bằng vít. Kiểm tra chức năng: Đẩy thử chốt lưỡi gà và chốt chết bằng tay để xác nhận độ trơn tru và không bị cạ sát.

2. Thiết Lập Kết Nối Điện Tử

  • Lắp trục vuông tay nắm và trục chốt an toàn (nếu có).

  • Luồn dây cáp kết nối từ thân khóa ngoài qua cửa.

  • Kết nối Cáp: Nối cáp vào cổng trên thân khóa trong. Đảm bảo kết nối chắc chắn, không bị lỏng hoặc cắm sai hướng.

3. Cố Định Thân Khóa

  • Áp thân khóa ngoài và thân khóa trong vào cửa.

  • Sử dụng vít cố định xuyên qua ruột khóa.

    Kiểm soát Mô-men Xoắn (Torque Control): Siết vít với lực vừa phải, tránh làm cong hoặc vênh thân khóa, điều này có thể ảnh hưởng đến hoạt động của cảm biến và mạch điện.

4. Lắp Đặt Nguồn Điện

  • Lắp 4 pin AA Alkaline mới vào hộp pin.

  • Quan sát tín hiệu khởi động (đèn LED và âm thanh). Nếu không có tín hiệu, kiểm tra lại kết nối cáp và tình trạng pin.

huong dan lap dat khoa the tu newera ne6666hl11 0

IV. Kiểm Tra và Vận Hành Thử (Final QC and Testing)

1. Lắp Yếm Khóa (Strike Plate)

  • Đóng cửa, đánh dấu vị trí chính xác của chốt trên khung bao.

  • Đục khoang và lắp yếm khóa. QC: Đảm bảo khi đóng cửa, chốt khóa đi vào yếm mà không cần dùng lực mạnh hoặc bị cạ. Khe hở giữa cửa và khung bao nên được giữ ở mức tối thiểu.

2. Kiểm Tra Chức năng Vận hành (Functional Test)

Mục kiểm tra Hành động Kết quả mong muốn
Mở bằng Thẻ Quẹt thẻ đã lập trình. Đèn xanh sáng, tiếng ‘bíp’ xác nhận, tay nắm ngoài kích hoạt mở chốt.
Chế độ An toàn Gạt chốt an toàn từ bên trong. Thẻ khách từ bên ngoài bị từ chối (trừ thẻ khẩn cấp).
Thoát hiểm Mở cửa từ bên trong. Tay nắm trong phải luôn mở được chốt ngay lập tức (Anti-Panic).
Chìa khóa Cơ Sử dụng chìa khóa cơ dự phòng. Khóa mở nhẹ nhàng, không bị kẹt chốt.
