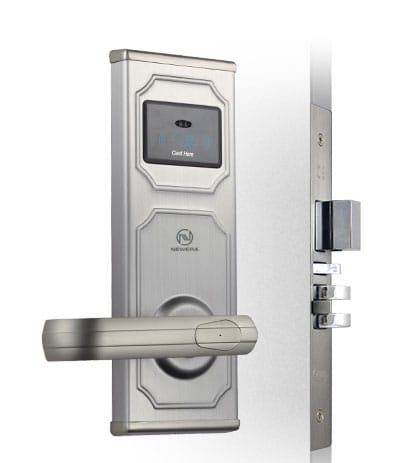

Hướng dẫn lắp đặt khóa thẻ từ NewEra NE6666HL22

Hướng dẫn lắp đặt khoá thẻ từ NewEra NE6666HL22 – Phụ kiện khoá cửa thẻ từ NewEra Đức. An toàn và thuận tiện trong quản lý ra vào của nhà bạn nhưng bạn cần tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật để đảm bảo hiệu suất hoạt động và độ bền lâu dài của sản phẩm.

I. Chuẩn Bị Toàn Diện

1. Kiểm tra Bộ sản phẩm và Dụng cụ

Đảm bảo bạn có đầy đủ các thành phần chính của khóa và dụng cụ cần thiết:

2. Xác định Chiều Cửa (Handing)

• Xác định: Đảm bảo mẫu ruột khóa và tay nắm (Handle) đã được đặt hàng và chuẩn bị đúng với chiều mở của cánh cửa (Left Hand/Right Hand).

• Điều chỉnh (nếu cần): Nếu khóa có thể đảo chiều, hãy điều chỉnh lưỡi gà (Latch Bolt) trên ruột khóa theo đúng hướng mở.

II. Khoan Cửa và Chuẩn bị Khuôn Khóa

Nguyên tắc vàng: Sử dụng bản vẽ kỹ thuật (Template) đi kèm để định vị và đánh dấu.

1. Định vị và Đánh Dấu

• Chiều cao tiêu chuẩn: Đặt tâm trục tay nắm ở độ cao lý tưởng, thường là $90$ cm đến $105$ cm tính từ sàn nhà.

• Đánh dấu Ruột khóa: Đặt template lên cạnh cửa, đánh dấu chính xác kích thước và độ sâu khoang cần đục cho ruột khóa.

• Đánh dấu Lỗ xuyên: Đặt template lên mặt cửa, đánh dấu vị trí các lỗ cho trục tay nắm, dây cáp và các lỗ vít cố định.

2. Gia công Cửa

• Đục Ruột khóa: Tiến hành đục khoang trên cạnh cửa. Khoang phải vuông vắn, đủ sâu để ruột khóa nằm phẳng và không bị cấn.

• Khoan Lỗ xuyên: Khoan các lỗ đã đánh dấu trên mặt cửa. Đảm bảo các lỗ thẳng hàng và vuông góc với bề mặt cửa.

III. Hướng dẫn lắp đặt khóa thẻ từ NewEra NE6666HL22

1. Lắp Ruột Khóa (Mortise)

• Đặt ruột khóa vào khoang đã đục.

• Cố định ruột khóa bằng vít vào cạnh cửa. Đảm bảo chốt lưỡi gà và chốt chết di chuyển dễ dàng mà không bị kẹt.

2. Lắp Thân Khóa Ngoài (Outer Panel)

• Lắp trục vuông tay nắm vào lỗ trục trên ruột khóa.

• Cẩn thận: Luồn dây cáp kết nối điện tử qua lỗ xuyên trên cửa.

• Áp sát thân khóa ngoài vào cửa.

3. Lắp Thân Khóa Trong (Inner Panel)

• Kết nối Cáp: Nối dây cáp từ thân khóa ngoài vào cổng kết nối trên bảng mạch của thân khóa trong.

• Căn chỉnh: Đặt thân khóa trong, đảm bảo núm xoay chốt an toàn và trục tay nắm khớp chính xác.

• Cố định: Sử dụng vít dài xuyên qua thân khóa trong, qua ruột khóa và bắt chặt với thân khóa ngoài.

Cảnh báo Kỹ thuật: Chỉ siết vít vừa đủ chặt. Việc siết quá mạnh có thể làm cong vỏ khóa, gây ma sát làm hỏng cơ cấu bên trong hoặc làm đứt gãy mạch điện tử.

4. Lắp Đặt Pin và Khởi động

• Lắp 4 viên pin AA Alkaline mới vào hộp pin (trên thân khóa trong).

• Nghe tín hiệu khởi động (thường là tiếng “bíp” hoặc ánh sáng đèn LED) để xác nhận hệ thống điện tử đã hoạt động.

IV. Hoàn Thiện và Kiểm Tra Chất lượng (QC)

1. Lắp Yếm Khóa (Strike Plate)

• Đóng cửa và đánh dấu chính xác vị trí chốt trên khung bao.

• Đục khoang trên khung bao và lắp yếm khóa. Đảm bảo chốt khóa vào/ra yếm khóa một cách nhẹ nhàng.

2. Kiểm Tra Chức năng Vận hành

Thực hiện đầy đủ các bước kiểm tra sau:

• Tay nắm cơ khí: Kiểm tra tay nắm ngoài phải tự do xoay khi chưa quẹt thẻ. Tay nắm trong phải luôn mở được cửa (chức năng thoát hiểm).

• Thẻ từ: Quẹt thẻ Master/Thẻ Test. Khóa phải kích hoạt tay nắm ngoài ngay lập tức.

• Chốt An toàn: Khóa chốt an toàn từ bên trong và kiểm tra bên ngoài không thể mở bằng thẻ khách (ngoại trừ thẻ khẩn cấp).

• Chìa khóa cơ: Kiểm tra mở khóa bằng chìa khóa cơ dự phòng.
