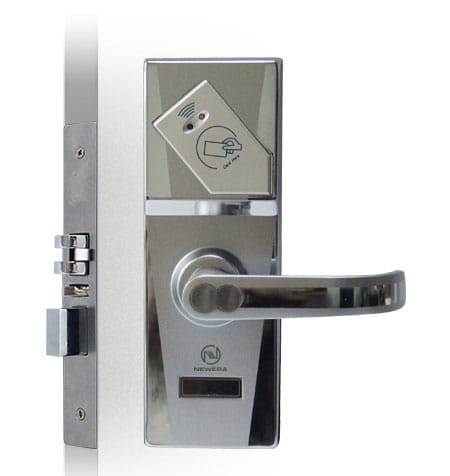

Hướng dẫn lắp đặt khóa thẻ từ NewEra NE6666HL33

I. Giai Đoạn Chuẩn Bị Kỹ Thuật

1. Kiểm Tra Bộ Phận & Dụng Cụ

Kiểm tra đầy đủ các bộ phận của khóa (Thân khóa ngoài, Thân khóa trong, Ruột khóa, Yếm khóa, Vít, Trục vuông) và chuẩn bị các dụng cụ sau:

• Dụng cụ đo: Thước dây, thước thủy (level), bút chì/dụng cụ đánh dấu.

• Dụng cụ cắt/khoan: Máy khoan, mũi khoan (phù hợp với vật liệu cửa), đục gỗ/sắt, búa.

• Dụng cụ lắp ráp: Tua vít (Phillips), lục giác (Allen key).

• Tài liệu: Bản vẽ kỹ thuật (Template) đi kèm sản phẩm

2. Xác Định Chiều Cửa (Handing)

• Xác định cửa mở vào trong hay ra ngoài, mở bên Trái (Left Hand) hay Phải (Right Hand).

• Đảm bảo ruột khóa (Mortise) và tay nắm của bộ khóa NE6666HL33 đã được thiết lập đúng chiều cửa trước khi lắp đặt.

II. Giai Đoạn Khoan và Đục Lỗ

Nguyên tắc: Luôn sử dụng Bản vẽ Kỹ thuật (Template) của nhà sản xuất để định vị.

1. Định Vị và Đánh Dấu

• Chiều cao lắp đặt: Đánh dấu chiều cao lắp đặt tiêu chuẩn, thường là từ $90$ cm đến $105$ cm tính từ sàn nhà lên tâm trục tay nắm.

• Đánh dấu Ruột khóa (Mortise): Dùng template đánh dấu chính xác vị trí và kích thước khoang cần đục trên cạnh cửa.

• Đánh dấu Thân khóa: Đặt template lên mặt cửa và đánh dấu vị trí các lỗ xuyên thân khóa (lỗ trục tay nắm, lỗ cáp, lỗ vít cố định).

2. Khoan và Đục Lỗ

• Khoang Ruột khóa: Sử dụng máy khoan và đục để tạo khoang rỗng sâu bên trong cạnh cửa. Đảm bảo khoang sạch sẽ và vừa vặn để ruột khóa nằm phẳng.

• Lỗ Xuyên thân khóa: Khoan các lỗ đã đánh dấu trên bề mặt cửa. Đảm bảo các lỗ thẳng hàng và vuông góc với mặt cửa.

III. Hướng dẫn lắp đặt khóa thẻ từ NewEra NE6666HL33

1. Lắp Ruột Khóa (Mortise)

• Đưa ruột khóa vào khoang đã đục, đảm bảo chốt lưỡi gà (Latch) và chốt chết (Dead Bolt) hướng đúng chiều.

• Cố định ruột khóa bằng vít vào cạnh cửa. Kiểm tra cơ cấu chốt phải hoạt động trơn tru.

2. Lắp Thân Khóa Ngoài (Outer Panel)

• Lắp trục vuông tay nắm vào ruột khóa.

• Luồn dây cáp kết nối từ thân khóa ngoài qua lỗ xuyên thân cửa.

• Áp sát thân khóa ngoài vào cửa, đảm bảo trục tay nắm và đầu đọc thẻ nằm đúng vị trí.

3. Lắp Thân Khóa Trong (Inner Panel)

• Kết nối Cáp: Kết nối dây cáp điện tử từ thân khóa ngoài vào cổng trên mạch điện của thân khóa trong.

• Căn chỉnh: Đặt thân khóa trong, đảm bảo cần gạt chốt an toàn và trục tay nắm khớp chính xác với ruột khóa.

• Cố định: Sử dụng vít dài xuyên qua thân khóa trong, qua ruột khóa và bắt chặt với thân khóa ngoài.

  Lưu ý Vít: Vặn các vít cố định một cách đều đặn và nhẹ nhàng để tránh làm biến dạng thân khóa hoặc gây hỏng bo mạch/cáp điện.

4. Lắp Hộp Pin

• Lắp 4 viên pin AA Alkaline chất lượng cao vào hộp pin trên thân khóa trong.

• Đóng nắp hộp pin. Khóa sẽ phát ra tín hiệu khởi động nếu kết nối điện tử thành công.

IV. Hoàn Thiện và Kiểm Tra Chức Năng

1. Lắp Yếm Khóa (Strike Plate)

• Đóng cửa và đánh dấu chính xác vị trí của chốt lưỡi gà và chốt chết trên khung bao cửa.

• Đục khoang trên khung bao và lắp yếm khóa. Đảm bảo không có ma sát khi chốt khóa ra/vào.

2. Kiểm Tra Chức Năng (Test Run)

• Cơ khí: Kiểm tra tay nắm ngoài bị vô hiệu hóa khi khóa đóng. Tay nắm trong phải luôn mở được (chức năng thoát hiểm). Kiểm tra mở bằng chìa khóa cơ.

• Điện tử: Sử dụng thẻ Master/thẻ Test đã lập trình để quẹt. Đèn báo phải sáng xanh và động cơ phải kích hoạt để cho phép xoay tay nắm mở cửa.

• Chốt An toàn: Kiểm tra chức năng chốt an toàn từ bên trong (nếu có), đảm bảo khóa từ chối thẻ bên ngoài (trừ thẻ khẩn cấp).
