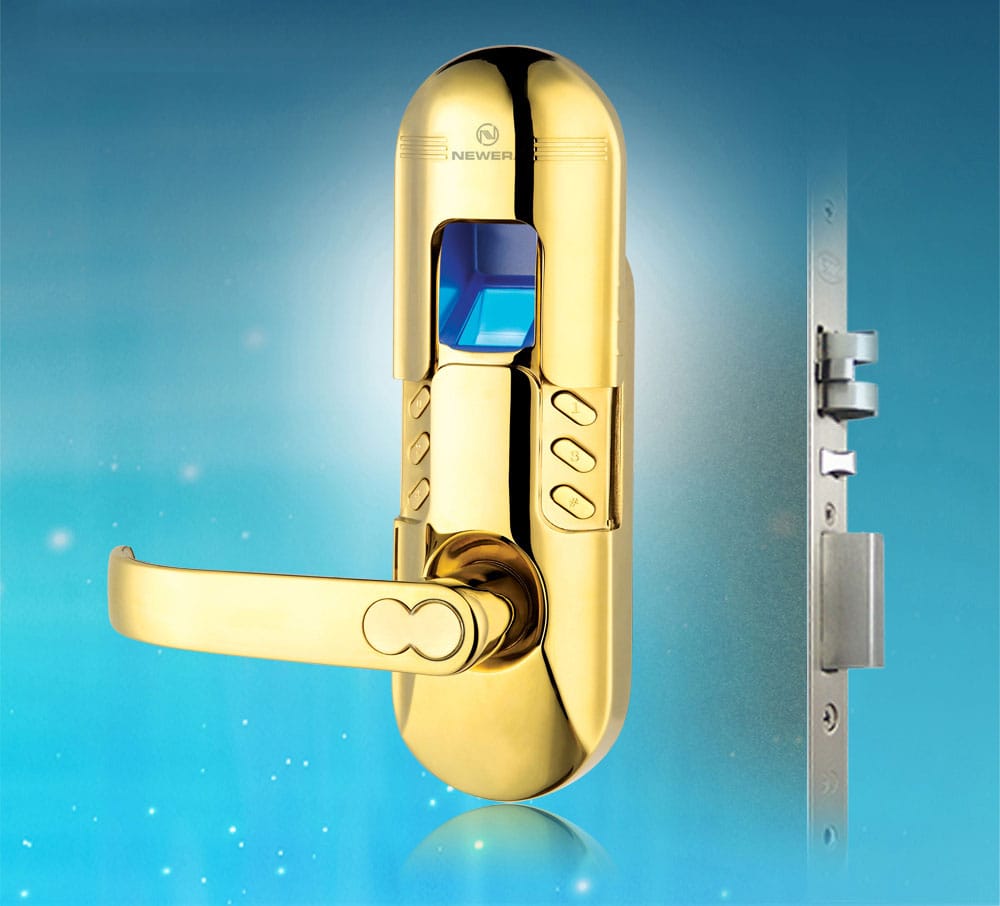

Hướng dẫn lắp đặt khóa vân tay NewEra NE6666FP88

Hướng dẫn lắp đặt khóa NewEra NE6666FP88 yêu cầu sự tỉ mỉ cao do tích hợp nhiều công nghệ (vân tay, mật mã, thẻ từ). Bài hướng dẫn này tuân thủ các bước chuẩn hóa, đảm bảo hiệu suất và độ bền tối đa.

I. Chuẩn bị Kỹ thuật Ban đầu (Pre-Installation Checklist)

1. Kiểm tra Bộ sản phẩm và Dụng cụ

2. Kiểm tra Thông số Cửa

• Độ dày cửa: Đảm bảo độ dày cửa nằm trong phạm vi cho phép của nhà sản xuất (thường là $38$mm – $120$mm).

• Khoảng cách đố cửa: Đảm bảo đố cửa đủ rộng để lắp thân khóa (thường là tối thiểu $10$cm).

• Xác định chiều mở cửa: Xác nhận khóa đã được cài đặt đúng chiều mở (Trái/Phải).

II. Gia Công Cửa Chính Xác (Precision Door Machining)

Lưu ý: Chỉ sử dụng Bản vẽ Kỹ thuật (Template) gốc của NewEra NE6666FP88.

1. Định Vị và Đánh Dấu

• Chiều cao tâm khóa: Đánh dấu chiều cao tâm trục tay nắm (tiêu chuẩn $95$ cm – $105$ cm từ sàn).

• Đánh dấu Ruột khóa: Đặt template lên cạnh cửa, đánh dấu chính xác kích thước và độ sâu của khoang cần đục.

• Đánh dấu Lỗ xuyên thân khóa: Đặt template lên mặt cửa, đánh dấu vị trí các lỗ lớn (trục tay nắm, thân khóa) và các lỗ nhỏ (vít cố định, cáp kết nối).

2. Khoan và Đục (Drilling and Routing)

• Khoang Ruột khóa: Đục khoang Mortise trên cạnh cửa. QC: Khoang phải vuông vắn, đủ sâu để ruột khóa nằm phẳng, không bị vênh.

• Lỗ Xuyên thân khóa: Khoan các lỗ trên mặt cửa. QC: Đảm bảo lỗ trục tay nắm và các lỗ luồn dây cáp phải thẳng, vuông góc với bề mặt cửa, tránh làm căng cáp sau này.

III. Lắp Ráp Cơ Điện Tử và Kết Nối

1. Lắp Ruột Khóa (Mortise Installation)

• Đặt ruột khóa vào khoang đã đục.

• Cố định bằng vít. Kiểm tra sơ bộ: Thử đẩy chốt lưỡi gà và chốt chết để đảm bảo chúng di chuyển trơn tru.

2. Lắp Thân Khóa Ngoài (Outer Panel)

• Lắp trục vuông tay nắm vào ruột khóa.

• Quan trọng: Cẩn thận luồn cáp kết nối điện tử từ thân khóa ngoài qua lỗ xuyên thân cửa.

• Áp sát thân khóa ngoài vào cửa.

3. Lắp Thân Khóa Trong (Inner Panel)

• Kết nối Cáp: Nối dây cáp từ thân khóa ngoài vào bảng mạch trên thân khóa trong. Đảm bảo kết nối chắc chắn, không bị lỏng.

• Căn chỉnh: Đặt thân khóa trong, đảm bảo trục tay nắm và cần gạt chốt an toàn khớp chính xác.

• Cố định: Sử dụng vít dài xuyên qua thân khóa trong, qua ruột khóa và bắt chặt với thân khóa ngoài.

Kiểm soát Lực Xoắn (Torque Control): Siết vít đều đặn và VỪA ĐỦ CHẶT. Việc siết quá mạnh có thể gây cong thân khóa, làm hỏng bo mạch, hoặc gây kẹt trục tay nắm.

4. Lắp Hộp Pin

• Lắp 4 viên pin AA Alkaline mới vào hộp pin.

• Quan sát phản hồi của khóa (âm thanh và đèn LED) để xác nhận hệ thống điện tử đã khởi động.

IV. Hoàn Thiện và Kiểm Tra Chất lượng (Final QC and Testing)

1. Lắp Yếm Khóa (Strike Plate)

• Đóng cửa, đánh dấu vị trí chính xác của chốt trên khung bao cửa.

• Đục khoang trên khung bao và lắp yếm khóa. QC: Đảm bảo chốt khóa đi vào yếm nhẹ nhàng, không bị cấn khi đóng cửa.

2. Thiết lập Hệ thống và Kiểm tra Chức năng

• Cài đặt Master: Thực hiện cài đặt vân tay/mã số Master theo hướng dẫn lập trình riêng của NewEra NE6666FP88.

• Kiểm tra đa phương thức:

  • Vân tay: Đặt vân tay Master để mở khóa. Tốc độ nhận diện phải nhanh (dưới 1 giây).

  • Mật mã: Nhập mật mã Master để mở khóa.

  • Chìa cơ: Kiểm tra mở khóa bằng chìa cơ dự phòng.

  • Chức năng an toàn: Kiểm tra chốt an toàn bên trong và chức năng thoát hiểm (tay nắm trong luôn mở được).
