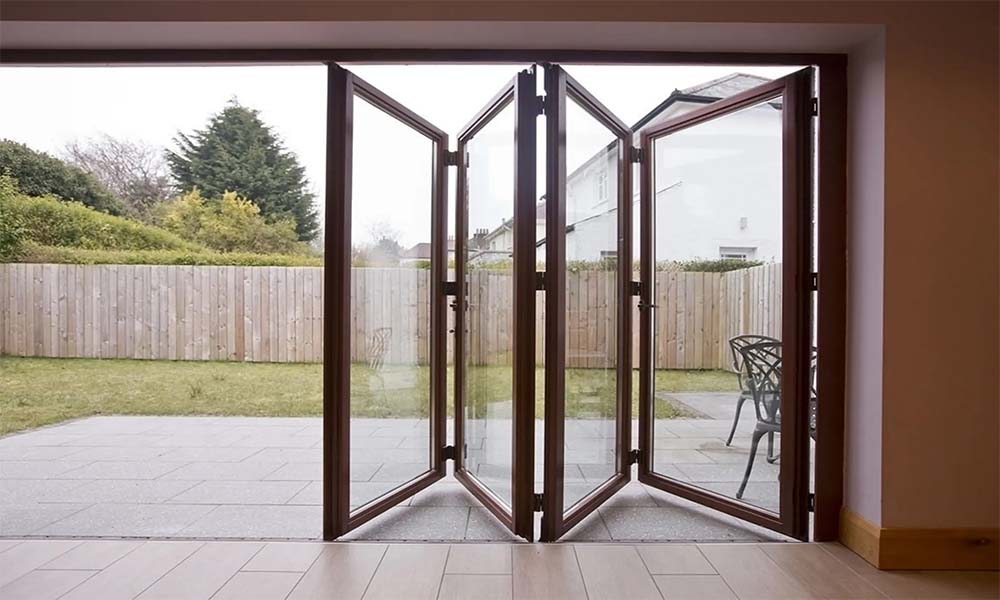

Hướng Dẫn Kỹ Thuật Lắp Đặt Hệ Cửa Gấp 4 Cánh NewEra NE328C4: Giải Pháp Sàn Nhà Liền Mạch Đẳng Cấp
Trong các dòng giải pháp cho cửa đi và vách ngăn, hệ cửa gấp 4 cánh không sử dụng ray dưới luôn là sự lựa chọn ưu tiên của các kiến trúc sư yêu thích phong cách tối giản. Việc loại bỏ thanh ray sàn không chỉ mang lại vẻ đẹp liền mạch cho sàn gỗ hay gạch men mà còn loại bỏ hoàn toàn rủi ro vấp ngã và giúp việc vệ sinh nhà cửa trở nên dễ dàng.
Mã phụ kiện cửa gấp NewEra NE328C4 chính là “ngôi sao” trong phân khúc này. Với khả năng chịu tải 60kg mỗi cánh, hệ thống này cho phép vận hành 4 cánh cửa gỗ hoặc nhôm kính một cách nhẹ nhàng. Tuy nhiên, vì là hệ treo hoàn toàn, kỹ thuật lắp đặt yêu cầu độ chính xác cực cao để cửa không bị xệ hoặc rung lắc. Trong bài viết này, Tân Kỷ Nguyên sẽ hướng dẫn quý khách quy trình lắp đặt chuẩn chuyên gia.3
1. Ưu điểm của hệ treo hoàn toàn NewEra NE328C4
Khác với các hệ cửa xếp trượt thông thường phải có ray dẫn hướng dưới sàn để giữ cân bằng, phụ kiện cửa gấp NewEra NE328C4 sử dụng cơ chế trục xoay (Pivot) gia cường và bi treo tự cân bằng.
- Thẩm mỹ tuyệt đối: Không có khe rãnh dưới sàn nhà, tạo không gian mở thông suốt.
- An toàn: Không có gờ nổi dưới sàn, cực kỳ phù hợp cho gia đình có người già dùng xe lăn hoặc trẻ nhỏ hiếu động.
- Vận hành tĩnh lặng: Triệt tiêu tiếng ồn ma sát từ ray sàn.
2. Thông số kỹ thuật cần chuẩn bị trước khi thi công
Dựa trên bản vẽ Shop Drawing của NewEra, quý khách cần lưu ý các thông số sau:
- Độ dày cánh cửa: Phù hợp nhất từ 30mm – 45mm.
- Chiều rộng cánh: Tối ưu từ 450mm – 600mm/cánh.
- Khoảng hở cao độ (H-55): Tổng chiều cao cánh cửa phải ngắn hơn ô chờ đúng 55mm để trừ hao cho ray treo và trục xoay.
- Vật liệu dầm treo: Phải là bê tông cốt thép hoặc thép hộp dày tối thiểu 3mm để gánh toàn bộ trọng lượng 4 cánh cửa (có thể lên tới 240kg).
3. Quy trình 6 bước lắp đặt chuẩn kỹ thuật NewEra
Bước 1: Lắp đặt ray trượt trên (Top Track)
Sử dụng máy laser để lấy dấu và lắp thanh ray nhôm định hình NewEra lên dầm. Lưu ý: Phải lắp ray thẳng tuyệt đối. Nếu ray bị cong hoặc nghiêng, cửa sẽ tự trôi hoặc các cánh không thể xếp khít vào nhau.
Bước 2: Định vị và lắp đặt trục xoay cố định (Top Pivot & Bottom Pivot)
Đây là bước quan trọng nhất của hệ cửa gấp.
- Top Pivot: Lắp vào đầu ray phía cửa sẽ xếp lại.
- Bottom Pivot (Fixture): Bắt vít xuống sàn nhà. Lưu ý: Tâm của Top Pivot và Bottom Pivot phải nằm trên một đường thẳng đứng (Plumb line) tuyệt đối. Nếu lệch, cửa sẽ bị nghiêng vẹo và không thể đóng mở mượt mà.
Bước 3: Khoét lỗ và lắp đặt bản lề liên kết cánh (Hinges)
Sử dụng các dòng bản lề thép hợp kim đi kèm bộ phụ kiện cửa gấp NewEra.
- Cánh 1 liên kết với khung hộc qua trục xoay.
- Cánh 2 liên kết với cánh 1 bằng bản lề.
- Cánh 3 liên kết với cánh 2 và mang cụm bánh xe treo (Sliding Roller).
- Cánh 4 liên kết với cánh 3. (Lưu ý: Tuân thủ đúng vị trí đặt bánh xe theo sơ đồ 4 cánh của hãng).
Bước 4: Treo cánh cửa lên hệ thống chuyển động
Nâng toàn bộ hệ cánh cửa lên, đưa bánh xe vào ray và đặt cánh số 1 vào các trục xoay Pivot. Tại bước này, cần ít nhất 2 người hỗ trợ để đảm bảo an toàn.
Bước 5: Căn chỉnh cao độ và độ phẳng
Sử dụng bộ lục giác đi kèm để vặn ốc điều chỉnh trên Top Pivot và cụm bánh xe.
- Điều chỉnh sao cho khoảng hở giữa các cánh cửa đạt từ 4-6mm đều từ trên xuống dưới.
- Căn chỉnh sao cho cánh cửa song song với sàn nhà và khít với khung hộc khi đóng lại.
Bước 6: Lắp đặt hệ thống khóa và phụ kiện đi kèm
Lắp đặt khóa cửa gấp chuyên dụng và tay nắm. Kiểm tra lại hành trình xếp cửa xem các cánh có xếp gọn gàng và êm ái hay không.
4. Những sai lầm cần tránh khi lắp hệ cửa gấp NE328C4
- Dầm treo yếu: Nhiều thợ bắt ray vào xương thạch cao, dẫn đến việc sau 1 tuần cửa bị xệ chạm sàn do dầm treo bị võng.
- Sai lệch trục xoay: Chỉ cần Top Pivot và Bottom Pivot lệch nhau 2-3mm, cửa sẽ rất nặng và bản lề sẽ sớm bị gãy.
- Không vệ sinh lòng ray: Mạt sắt sau khi khoan ray nếu không hút sạch sẽ làm trầy xước bánh xe nhựa POM, gây tiếng ồn khi vận hành.
5. Kết luận
Việc lắp đặt hệ cửa gấp 4 cánh sử dụng phụ kiện cửa gấp NewEra NE328C4 đòi hỏi sự am hiểu về kỹ thuật và sự tỉ mỉ trong từng công đoạn. Tuy nhiên, thành quả đạt được là một hệ cửa vận hành “êm như lướt”, mang lại không gian sống đẳng cấp và tiện nghi bậc nhất cho gia chủ.
Tân Kỷ Nguyên luôn sẵn sàng cung cấp bản vẽ kỹ thuật chi tiết và hỗ trợ tư vấn trực tiếp cho quý khách hàng qua Zalo kỹ thuật 0986 255 699. Hãy chọn NewEra để khẳng định giá trị công trình của bạn.
