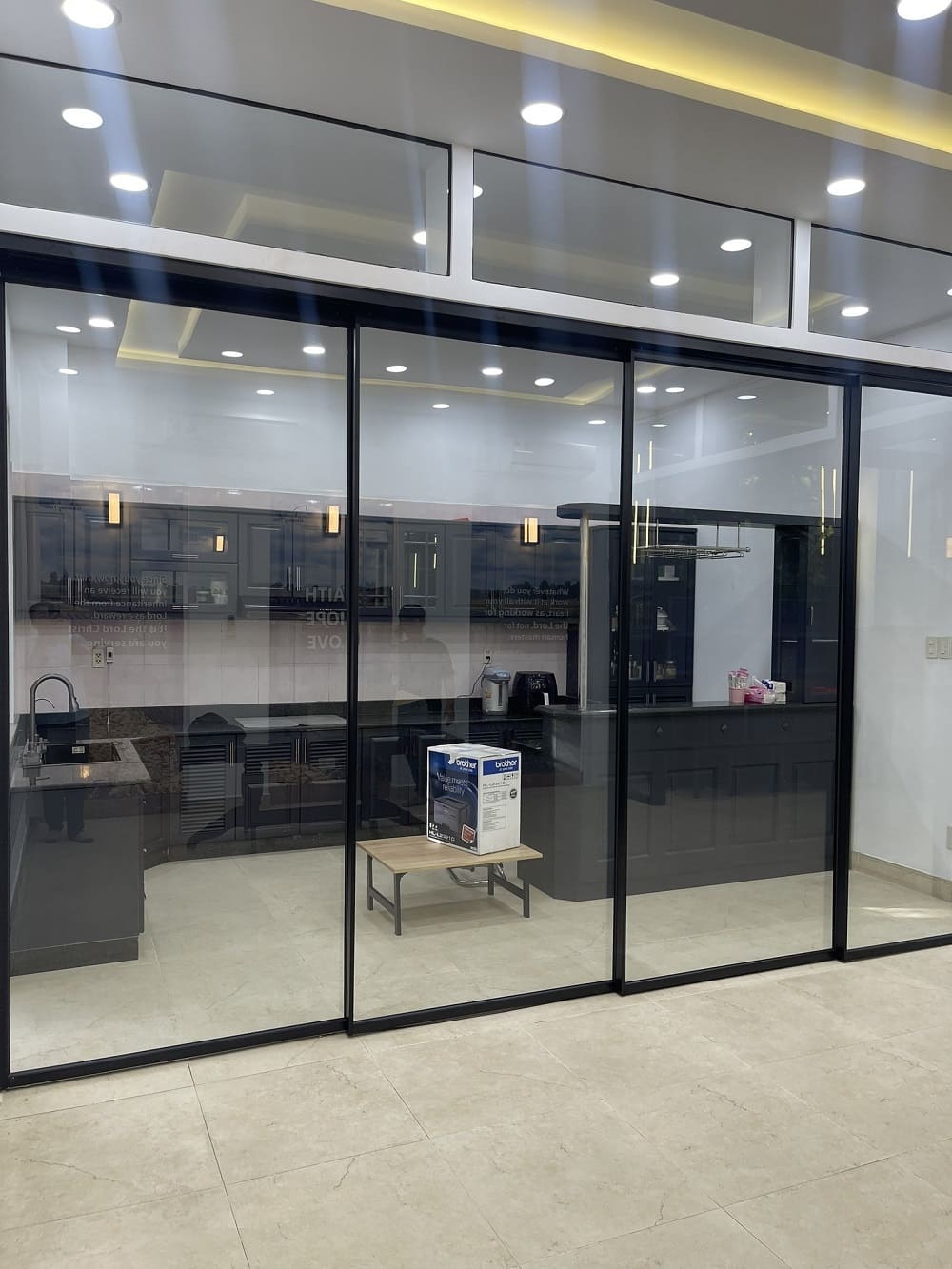

Phụ Kiện Cửa Lùa NewEra: Từ Bản Vẽ Shop Drawing Đến Thực Tế Lắp Đặt Tại Công Trình
Trong quy trình thi công nội thất chuyên nghiệp, sự khác biệt giữa một sản phẩm hoàn hảo và một sản phẩm lỗi thường nằm ở việc đọc hiểu và triển khai bản vẽ kỹ thuật (Shop Drawing). Đối với hệ thống phụ kiện cửa lùa NewEra, bản vẽ lắp đặt (Installation Instruction) không chỉ là những con số khô khan mà là tinh hoa kỹ thuật Đức, được tính toán chi tiết đến từng milimet để đảm bảo cánh cửa vận hành êm ái qua hàng chục năm.
Tại Tân Kỷ Nguyên, chúng tôi nhận thấy nhiều thợ thi công vẫn dựa vào kinh nghiệm “quen tay” mà bỏ qua việc đối chiếu bản vẽ Shop Drawing đi kèm. Điều này dẫn đến những sai số tích tụ làm giảm 50% tuổi thọ của bộ phụ kiện. Bài viết này sẽ phân tích cách đọc hiểu các thông số quan trọng trên bản vẽ của các mã phổ biến như NE119A, NE143S và cách chuyển đổi chúng thành thực tế lắp đặt hoàn hảo.
1. Giải mã các ký hiệu kỹ thuật trên bản vẽ NewEra
Khi mở tài liệu hướng dẫn lắp đặt của NewEra, quý khách sẽ thấy các ký hiệu đặc thù như:
- H (Door opening height): Chiều cao thông thủy của ô chờ cửa.
- W (Door panel width): Chiều rộng của cánh cửa.
- H-52 / H-55: Công thức tính chiều cao cánh cửa (thường lấy chiều cao ô chờ trừ đi khoảng hở kỹ thuật để lắp ray và bánh xe).
- Groove size: Kích thước soi rãnh (rộng x sâu) dưới đáy gỗ để lắp dẫn hướng sàn.
Việc nắm lòng các ký hiệu này giúp kiến trúc sư ra hồ sơ thiết kế chuẩn xác ngay từ khâu xưởng, tránh việc mang cánh cửa đến công trình mới phát hiện ra bị dài quá hoặc ngắn quá so với hệ ray trượt.
2. Phân tích Shop Drawing cho hệ cửa lùa gỗ nặng NE119A
Dựa trên bản vẽ của mã NE119A (tải trọng 120kg), chúng ta thấy một con số cực kỳ quan trọng: H-52. Điều này có nghĩa là tổng chiều cao cánh cửa phải ngắn hơn ô chờ đúng 52mm.
- Tại sao lại là 52mm? Con số này bao gồm 33.4mm độ dày của thanh ray nhôm định hình, phần còn lại là độ hở của pad treo và khoảng hở 7-10mm dưới chân cửa để tránh cát bẩn gây kẹt.
- Kỹ thuật soi rãnh đáy: Bản vẽ chỉ định “Groove size” là 8mm x 22mm. Nếu xưởng soi rãnh rộng hơn, cửa sẽ bị rung lắc (vẩy cánh). Nếu soi hẹp hơn, cửa sẽ bị bó cứng vào hạt dẫn hướng.
3. Bản vẽ Shop Drawing cho hệ giảm chấn NE143S
Với mã NE143S, bản vẽ trở nên phức tạp hơn do có sự xuất hiện của bộ pít-tông giảm chấn.
- Vị trí bắt Stopper (Chốt đón): Trên bản vẽ quy định khoảng cách lắp đặt chốt đón tính từ mép ray. Nếu lắp sai vị trí này, pít-tông thủy lực sẽ không bắt được chốt, khiến tính năng đóng êm hoàn toàn vô tác dụng.
- Lưu ý về chiều rộng cánh (W): Bản vẽ mã NE143S thường yêu cầu chiều rộng cánh tối thiểu để đảm bảo đủ không gian lắp đặt bộ vỏ giảm chấn trên đỉnh cánh. Nếu cánh cửa quá hẹp, bạn sẽ không thể lắp được hệ thống này.
4. Chuyển đổi từ bản vẽ sang thực tế lắp đặt: 5 bước quy chuẩn
Để hiện thực hóa bản vẽ Shop Drawing của phụ kiện cửa lùa NewEra tại công trình, thợ thi công cần tuân thủ quy trình:
Bước 1: Kiểm tra cốt sàn và độ phẳng ô chờ Sàn nhà tại Việt Nam thường có độ dốc để thoát nước hoặc sai số xây dựng. Trước khi cắt ray, thợ phải dùng máy laser để lấy cốt phẳng tuyệt đối. Nếu dầm treo bị nghiêng, mọi thông số trên bản vẽ Shop Drawing sẽ bị sai lệch hoàn toàn.
Bước 2: Cắt ray nhôm định hình chính xác Ray nhôm NewEra AL6063-T5 rất cứng. Cần dùng máy cắt nhôm chuyên dụng để đảm bảo vết cắt vuông góc, không bị bavia, giúp bánh xe nhựa POM lướt qua các điểm nối ray (nếu có) một cách êm ái nhất.
Bước 3: Định vị lỗ khoan và bắt vít Bản vẽ Shop Drawing luôn chỉ rõ khoảng cách giữa các lỗ vít trên ray để đảm bảo khả năng chịu lực. Với cửa nặng 120kg, khoảng cách vít không nên vượt quá 30cm/vít.
Bước 4: Treo cánh và căn chỉnh cao độ Sử dụng vít điều chỉnh tích hợp trên bánh xe NewEra để bù trừ sai số thực tế so với bản vẽ. Mục tiêu là đạt được khoảng hở đều tăm tắp giữa cánh và khung hộc.
Bước 5: Lắp đặt dẫn hướng và kiểm tra hành trình Vị trí dẫn hướng sàn phải thẳng hàng tuyệt đối với tâm ray treo. Thực hiện đóng mở thử 10-20 lần để kiểm tra xem pít-tông giảm chấn có hoạt động đúng theo nguyên lý trên bản vẽ hay không.
5. Tầm quan trọng của sự đồng bộ phụ kiện
Bản vẽ kỹ thuật của NewEra được xây dựng dựa trên sự tương thích hoàn hảo giữa các linh kiện chính hãng. Nếu quý khách sử dụng ray trượt NewEra nhưng lại lắp bánh xe trôi nổi, các thông số về cao độ (H-52, H-55) sẽ không còn chính xác, dẫn đến việc phải đục đẽo, sửa chữa cánh cửa tại công trình, làm giảm thẩm mỹ và giá trị của sản phẩm nội thất.
Tân Kỷ Nguyên luôn cung cấp đầy đủ bản vẽ Shop Drawing chi tiết cho từng mã sản phẩm. Chúng tôi khuyến khích các đơn vị thiết kế nội thất đưa trực tiếp các thông số này vào bản vẽ sản xuất để đảm bảo tính thống nhất và chuyên nghiệp cao nhất.
